Výroba pedálů a throttle pák přes USB (programování ATMega8)
|
| Fiks |
Přidané 25-11-2011 19:11
|
Uživatel
Příspěvek: 658
Založený: 28.08.10
|
Dobrý  budu to muset testnou.Díkes. |
| |
|
|
| 1stCL_PETRAS |
Přidané 26-11-2011 13:44
|
Uživatel
Příspěvek: 875
Založený: 30.10.07
|
Tak jsem panel trošku kosmeticky doladil :
[img]http://img855.imageshack.us/img855/5987/fwpanelfinish.jpg[/img] is not a valid Image.
a taky trošku lépe nafotil..v jiném světle. Jsem celkem spokojen.. |
| |
|
|
| 1stCL_PETRAS |
Přidané 18-12-2011 22:03
|
Uživatel
Příspěvek: 875
Založený: 30.10.07
|
Vážení kolegové ...
Trochu jsem poopravil a kosmeticky se snažím vylepšit své stránky :
http://lichtco.cz/
a také sekci simulátory :
http://lichtco.cz...x_sim.html
jukněte .... |
| |
|
|
| Bravo21 |
Přidané 21-12-2011 17:11
|
Nováček
Příspěvek: 40
Založený: 24.05.11
|
Máš to moc pěkný, zejména mě zaujal tem certifikát z LOMu.

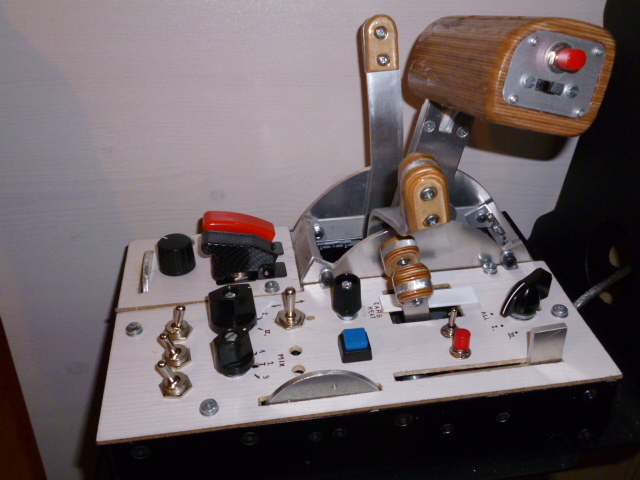

Jinak taky přispěji se svojí trochou do mlýna. Ještě zařízeni neprošlo "faceliftem", snad na to ještě dojde.
Zařízení je plně funkční, je optimalizováno na CloDa, ale funguje na všem.
Tady jsou parametry:
Osy: směs, přípust, otáčky, chladič oleje, chladič vody, vyvážení výškovky a křidélek, klapky
Enkodéry: vyvážení směrové, vyhřívání karburátoru, přepínání supercharger, dálka a rozpětí zaměřovače
Přepínače: vzdušné brzdy, jas zaměřovače
Vypínače: hasičák, odhoz nádrží, zrcátko, WEB
Tlačítka: startér, mapa, PTT, TrackIr
Přepínač: volba motorů |
| |
|
|
| 310_Obluda |
Přidané 21-12-2011 20:08
|
Rozkoukaný
Příspěvek: 288
Založený: 04.10.05
|
Tyjo chlapi velkej respekt.

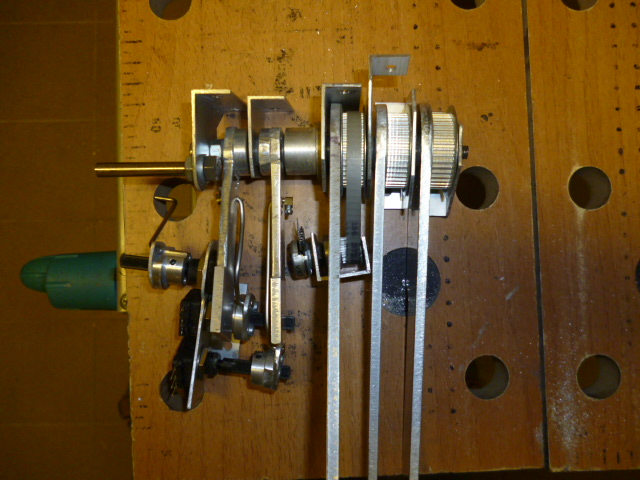

Bravo: Dotaz, kde jsi kupoval ty řemenový převody? bylo to za rozumný peníze?
Hezky vyřešený!

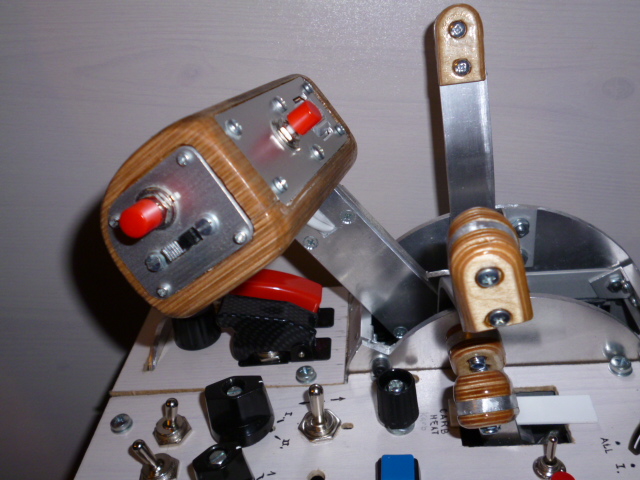

A tu rukojeť jsi dělal jak? lepil jsi tu překližku dohromady? to taky není špatnej nápad. To je dokonce vynikající nápad!
Upravil/a 310_Obluda dne 21-12-2011 20:09
|
| |
|
|
| Bravo21 |
Přidané 21-12-2011 20:20
|
Nováček
Příspěvek: 40
Založený: 24.05.11
|
310_Obluda napsal:
Tyjo chlapi velkej respekt.
Bravo: Dotaz, kde jsi kupoval ty řemenový převody? bylo to za rozumný peníze?
Hezky vyřešený!
A tu rukojeť jsi dělal jak? lepil jsi tu překližku dohromady? to taky není špatnej nápad. To je dokonce vynikající nápad!
Řemeny jsem koupil tady: http://www.tyma.cz/produkty/remeny/ozubene/
je to ale docela drahé. Možná by, ale bylo možné použít řemeny ze staré tiskárny.
Rukojeti jsou slepený ze 4mm modelářské překližky. |
| |
|
|
| 1stCL_PETRAS |
Přidané 21-12-2011 21:31
|
Uživatel
Příspěvek: 875
Založený: 30.10.07
|
312_Bravo21 ... co k tvé práci dodat, než bravo !!! Vypadá to moooc pěkně.
Řemesně zpracováno. Nejsi taky modelář ? Typoval bych že ano.
Vzhledem k tomu, že mám doma jen "aku" vrtačku, tak se moc strojařsky kouzlit nedá.
Když potřebuji něco točit, nebo frézovat, musím si to nechat dělat.
Ale tvůj "Throttle panel" je fakt pěkný .. jen tak dál |
| |
|
|
| Bravo21 |
Přidané 21-12-2011 21:42
|
Nováček
Příspěvek: 40
Založený: 24.05.11
|
1stCL_PETRAS napsal:
312_Bravo21 ... co k tvé práci dodat, než bravo !!! Vypadá to moooc pěkně.
Řemesně zpracováno. Nejsi taky modelář ? Typoval bych že ano.
Vzhledem k tomu, že mám doma jen "aku" vrtačku, tak se moc strojařsky kouzlit nedá.
Když potřebuji něco točit, nebo frézovat, musím si to nechat dělat.
Ale tvůj "Throttle panel" je fakt pěkný .. jen tak dál
No já mám kromě toho co máš ty ještě stojanovou vrtačku. Modelář nejsem. Ale koupil jsem si nové pilníky. |
| |
|
|
| 310_Obluda |
Přidané 21-12-2011 22:21
|
Rozkoukaný
Příspěvek: 288
Založený: 04.10.05
|
jojo, vždycky je to o tom, aby člověk vymyslel něco, na co má zdroje.
S těma řemenama:
dík za odkaz. To není zas tak drahý jak vidim.
Já jsem taky vždycky strašně všecko převodoval do rychla na potenciometry, ale co jsem odhalil kouzlo Hall sensorů, tak už maj u mě poťáky odzvoníno.

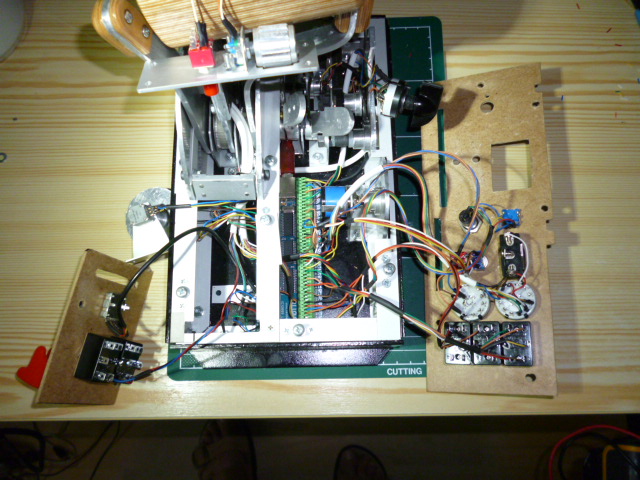

Je to fakt pěkný. Ten tišťák je šikovnej, že má ty svorky. to se pak zapojuje samo co? Viděl jsem ho někde v anglii asi za 50 liber. je to vono?
Mám zálusk na podobnou stavbu. Chci se zbavit plastů. Mám k nim profesionální averzi |
| |
|
|
| Bravo21 |
Přidané 21-12-2011 22:34
|
Nováček
Příspěvek: 40
Založený: 24.05.11
|
310_Obluda napsal:
Mám zálusk na podobnou stavbu. Chci se zbavit plastů. Mám k nim profesionální averzi
Jak píšeš, tady je odkaz na kartu, je perfektní.
http://www.leobodnar.com/products/BU0836X/
No a jak zapojuješ ty HALy, přímo místo poťáku, nebo potřebují zesilovač? |
| |
|
|
| 310_Obluda |
Přidané 21-12-2011 23:07
|
Rozkoukaný
Příspěvek: 288
Založený: 04.10.05
|
normálně na hulváta přímo místo potencionetru. Tobě to pojede určitě taky. Tak jak to mám zapojený já to funguje v rozsahu asi +/-40°. Takže je to ideální na všechny řídící osy, přípust klapky, chladiče atd.. Na trimy je možná poťák výhodnější kvůli úhlu otočení.
Mám to přímo proti magnetu: tady jsem načerpal energii
http://www.mycock...a-joystick
Takhle jsem to nainstaloval
http://imageshack...8065s.jpg/
Hall sensory mám tyhle:
http://www.gme.cz...-p533-448/ |
| |
|
|
| 1stCL_PETRAS |
Přidané 02-01-2012 14:52
|
Uživatel
Příspěvek: 875
Založený: 30.10.07
|
Tak zase po nějakém čase přidám jednu fotku.
( sorry, je to z mobilu a po tmě , tak mě nekamenujte ), myslím ,že pro ilustraci to ale stačí.
[img]http://img405.imageshack.us/img405/3409/projektor.jpg[/img] is not a valid Image.
Jedná se o obrázek z testování Il-2 ky na půjčeném projektoru ASUS. Bohužel půjčeném, takže jsem ho již musel vrátit a bohužel ASUS s rozlišením pouze 1024 x něco. Líp mu sedělo 800x600 protože ve vyšším rozlišení "řval" ať mu uberu
Ale vydžel to ..
Je to neskutečně super zážitek, letět sim na takovém obraze. Je to skoro 2m x 1,5m odhadem. Dole je defaultní 19" monitor, pro srovnání velikosti.
Je pravda, že ta žárovka není rozhodně LCD, ale spíš taková mikropec na tavení kovu. Musí to žrát pekelně !!
Ale za ten pokus to stálo.
Ještě jeden postřeh. Mám doma německé plátno od promítačky. Když jsem pustil polovinu snímku na plátno a ten druhý konec "přečuhoval" na nově vymalovanou bílou zeď, nepřišlo mi, že by v tom byl rozdíl.Hlídal jsem tedy jen poměr černá-bílá a ostrost. Nevím, možná že se pletu,ale tak mi to připadalo.
S pozdravem
1stCL/PETRAS |
| |
|
|
| kouty |
Přidané 02-01-2012 15:54
|
Uživatel
Příspěvek: 1050
Založený: 29.08.09
|
JJ promítačka je super . Půjčili nám ji ze školy a my pak celý víkend čuměli na por-ehmmmm výukové filmy
|
| |
|
|
| joska |
Přidané 20-02-2012 21:34
|
Rozkoukaný
Příspěvek: 141
Založený: 11.04.09
|
Ahoj
Koukám že jsem tu zprávně. Dělám něco podobného http://joskapilot...togalerie/
Ale mám trochu problém s elektronickým zapojení. Mám sice spínač s dvěma nezávislímy kontakty. První kontakt mě přes střeva USB klávesnice stiskne klávesu "G" vysunutí podvozku,ale ten druhý mě má sepnot obvod co my bude přepínat mezy dvěma zelenýma ledkama(podvozek vysunut) a dvěma červenýma(podvozek zasunut).
Už jsem vymýšlel i mechnickou verzy ale je zbytečně pracná.
Poradtě prosím
2/JG26_Werner |
| |
|
|
| VCAF_Joe |
Přidané 21-02-2012 09:19
|
Uživatel
Příspěvek: 700
Založený: 10.12.07
|
Chceš to s pár tranzistorama?
Předpokládám, že nějakých pár Voltů k napájení tam někde bude, což?
Czech Spitfire Club - "We don't forget"
|
| |
|
|
| joska |
Přidané 21-02-2012 12:06
|
Rozkoukaný
Příspěvek: 141
Založený: 11.04.09
|
VCAF_Joe napsal:
Chceš to s pár tranzistorama?
Předpokládám, že nějakých pár Voltů k napájení tam někde bude, což?
Nějak tak bych to viděl. Napájení kdyby stačilo z USB 5V. Ale klidně tam dám externí zdroj, stejně budu řešit i osvětlení v kokpitu a tam už USB nechci zatěžovat, i tak mám všechny USB obsazený
[img]http://www.imgup.cz/images/2015/08/30/FCU.png[/img] is not a valid Image.
|
| |
|
|
| VCAF_Joe |
Přidané 22-02-2012 16:09
|
Uživatel
Příspěvek: 700
Založený: 10.12.07
|
Předpokládal jsem citlivý LED, kterým stačí proud 2 mA.
Jednodušší - dvě LEDky v sérii:
[img]http://img718.imageshack.us/img718/9979/joeswitchrgled01120222.png[/img] is not a valid Image.
Potenciální problém je v napětí 2x U_LED, který je blízko napájecím 5V. V nejhorším případě by se těm červeným nemuselo chtít svítit.
Malinko složitější, ale na jistotu:
[img]http://img594.imageshack.us/img594/1079/joeswitchrgled02120222.png[/img] is not a valid Image.
Obecně citlivost zelených LED je trochu vyšší (cca 1,5x) , než u červených. Pokud bys chtěl, aby intenzita bylo zhruba stejná, musel bys ubrat zeleným proud, nebo přidat červeným.
R3 / R8 by mohly mít o dost vyšší odpor, ale není problém je nechat se stejnou hodnotou jak ty ostatní.
Kdybys chtěl mít při rozepnutym vypínači svítící červený místo zelených, tak prohoď barvy i předřadný rezistory (tj. D1,2 a R1 místo D3,4 a R5).
Czech Spitfire Club - "We don't forget"
|
| |
|
|
| erichos |
Přidané 22-02-2012 16:57
|
Rozkoukaný
Příspěvek: 143
Založený: 06.10.11
|
Ahojte, má niekto skusenosti s pouzitim tohoto ako zaklad joysticku?
http://www.leobodnar.com/products/BU0836/
okrem toho či nie je moznost to zohnat v ramci Slovenska alebo Čiech, jeden kusok by sa mi aj zišiel ale možno je niečo podobne aj blizsie a lacnejsie. Chcel by som to pouzit ako zaklad trimovacieho a prepinacieho panelu a tiez na upravu stareho ale stale dobreho joysticku Thrustmaster F-22 Pro, ktorý ma neznicitelne kovove čreva ale staru elektriku. Vdaka.
Upravil/a erichos dne 22-02-2012 17:04
|
| |
|
|
| 1stCL_PETRAS |
Přidané 23-02-2012 13:35
|
Uživatel
Příspěvek: 875
Založený: 30.10.07
|
Precision Joystick Controller BU0836
8 analog axes, 32 buttons, hat switch.
BU0836 Controller
Includes pin connectors, ships in 2-3 days, select any currency.
$34.99 each + $9.99 shipping
€23.99 each + €6.99 shipping
£19.99 each + £4.99 shipping
web : http://www.leobod...ts/BU0836/
No, jestli můžu poradit, za cenu kolem 800,- včetně poštovného to není tak špatné. Při prolézání různých vláken budovatelů simulátorů jsem na tento kousek elektroniky narazil celkem často.
Kupoval jsem od Lea Bodnera asi dvacet "pulzátorů" a vše bez nejmenších problémů. Jen moc neodpovídá na mejla... |
| |
|
|
| joska |
Přidané 23-02-2012 17:58
|
Rozkoukaný
Příspěvek: 141
Založený: 11.04.09
|
VCAF_Joe napsal:
Předpokládal jsem citlivý LED, kterým stačí proud 2 mA.
Jednodušší - dvě LEDky v sérii:
Potenciální problém je v napětí 2x U_LED, který je blízko napájecím 5V. V nejhorším případě by se těm červeným nemuselo chtít svítit.
Malinko složitější, ale na jistotu:
Obecně citlivost zelených LED je trochu vyšší (cca 1,5x) , než u červených. Pokud bys chtěl, aby intenzita bylo zhruba stejná, musel bys ubrat zeleným proud, nebo přidat červeným.
R3 / R8 by mohly mít o dost vyšší odpor, ale není problém je nechat se stejnou hodnotou jak ty ostatní.
Kdybys chtěl mít při rozepnutym vypínači svítící červený místo zelených, tak prohoď barvy i předřadný rezistory (tj. D1,2 a R1 místo D3,4 a R5).
Ahoj
Díky , Jestly jsem toto schéma dobře pochopil,tak bych musel mít spínač on/off, ale já mám on(off)on, který sepne obvod jen na krátkou dobu co stisknu spínač, pak přužina vrátí stav na off. V jiném případě by se to chovalo,jako když držím stále stisknutou klávesu "G".
Díky za pomoc.
2/JG26_Werner
[img]http://www.imgup.cz/images/2015/08/30/FCU.png[/img] is not a valid Image.
|
| |
|
